                           – GENIE –

                         Multiface 128                          Дизассемблер

               (С) Романтический Робот UK Ltd 1987                    К C Льюиса и D Горского               ДЛЯ ZX SPECTRUM (48K / 128K / + 2)

Genie является слуховым программирования Z80 исключительно для использования с Multiface 128. Он загружает в 8K RAM в MF128 оставляя всю память Spectrum бесплатно другим программным обеспечением. Genie позволяет остановить / запустить программы и изучить их работа в мельчайших деталях.

Будь написания собственных программ или изменения

работа других, Genie обеспечивает мгновенный доступ к:

* Z80 Дизассемблер – в том числе не имеющих документов оп-коды.

* Найти – поиск текста, оп-коды и т.д.

* ‘Передняя панель “дисплей Z80 CPU – Регистры,

Счетчик Программа, статус прерывания.

* Посмотреть памяти в виде чисел или символов ASCII.

* Hex или десятичной выход на экран или принтер.

Хотя некоторые знания Z80 машинный код нужен

чтобы получить лучшее от Genie, сила изучить любой Программа неоценимую помощь обучение.

Кассета Genie содержит основную погрузчик и Установка программы.

Для загрузки Genie (в 48К или 128К режиме), тип нагрузки “” и играть ленту.

Для удовлетворения различных версий MF128 оборудовании,

Вам будет предложено ввести два числа, когда Genie Первые грузы. Они определяют, какой I / O портами свой MF128 использует на страницу своего ROM / RAM в и.

В большинстве случаев эти значения будут IN = 159, из = 31

и, как это по умолчанию, просто нажмите клавишу ВВОД дважды пропустить этот процесс.

Если у вас есть вариант MF128, который обслуживает

Ученик интерфейс диска, вход 191, как страницы в Значение и 63 на страницу OUT.

MF128 должен быть включен установить Genie? сделать это, нажав BREAK в то же время, как и кнопка MF128, то R бросить меню MF128. Повторите это, если вам нужно переустановить Genie по любой причине.

Когда меню установки появляется, выберите Line Printer Ленты Вкл мере необходимости (см ниже), а затем Пресс я загрузить Genie в MF128 Shadow RAM. Прессование СИМВОЛ SHIFT / сбросит Spectrum готовый для загрузки программное обеспечение вы хотите изучить.

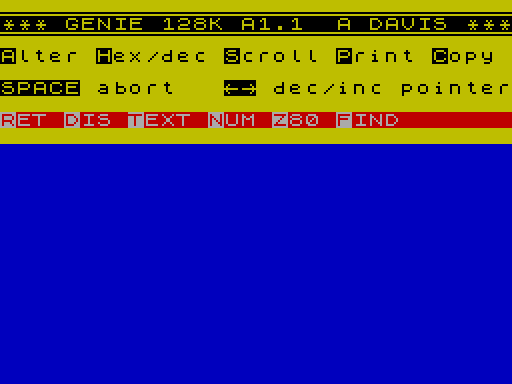

После установки Genie может быть вызван нажатием Кнопка MF128. Верхняя треть экрана используется для отображения вывода; Краткое ключ показан здесь Первый раз Genie доступ. Меню или различные Приглашения показаны в этом окне.

Меню: RET DIS ТЕКСТ NUM Z80 FIND M1: 0

Вариант выбирается нажатием начальную букву.

R: возврат к программе рассматривается.

Экран программы будут восстановлены и исполнение продолжил с того, что кнопка MF128 был нажата (но см заметки на изменения регистра PC).

М: Выберите конфигурацию памяти 128К – относится к 128К

машины и появляется только при 128 подкачки включен.

Первый разряд равен 1 или 0, и указывает, какие из 128 в двух дисках была выгружен, когда кнопка была нажата. Второе число (от 0 до 7) показывает, какие RAM банк выгружен в. (См заметки на 128 карте памяти).

Так как только один из этих дисков и 48К оперативной памяти может быть

обратился к Z80 в одно время, необходимо выбрать банк, прежде чем рассматривать его. Пресс-M, а затем: –

      ROM: 0 нажмите клавишу 0 или 1, чтобы выбрать диск

      ОЗУ: 7 нажмите клавишу от 0 до 7, чтобы выбрать оперативную память

Нажмите пробел или ENTER, чтобы перейти от одного приглашения к

Следующий, и еще раз, чтобы выйти из этого запроса.

DIS: Полное Z80 disassemb1er использованием стандартного Zilog мнемоника.

На дисплее отображается: АДРЕС OP-коды (HEX) мнемонические

          например 00000 F3 DI

Байт данных следующем RST 8 (Спектр Ошибка RST)

декодируется: RST 8 DB 1

128 Редактировать ROM использует RST 40 (28ч) для процедур доступа

в 48К Basic ROM. Два байта fo1low RST 40 Инструкция, давая адрес, чтобы вызвать в 48К Оперативная память. Genie декодирует эти байты (RST 28 DW 0016) только если выбран 128 ПЗУ (ROM 0).

Число действительных оп-коды Z80 были исключены из

Официальный набор команд. Они не могут быть гарантированы работать на каждом Z80, но используются, тем не менее. Джинн демонтирует лишние оп-коды, добавив суффикс H или L в зависимости от обстоятельств: DD84 добавить, IXH или CB37 SLL

ТЕКСТ: Просмотреть содержимое памяти в виде символов ASCII.

Байты<32 или>143 показаны как “.”

NUM: Просмотреть содержимое памяти в виде десятичных или шестнадцатеричных чисел.

Z80: Просмотреть содержимое Z80 регистрирует в десятичной или шестнадцатеричной.

ФЛАГИ показаны письма, в верхнем регистре, если SET (т.е. 1).

 Статус Maskable прерываний (Disabled / Enabled)  Показано, как DI или EI слева от значения в  (Я) nterrupt зарегистрируйтесь. Режим Z80 прерывания (IM1 или ИМ2  только) отображается ниже. R является Обновить регистр.

 Нажмите, чтобы изменить содержимое регистров. Это работает в

 Почти таким же способом, как MF128 Tool. Выберите пункт к  изменить с помощью (смещается) влево / вправо клавиши курсора или нажмите  Пространство для выхода из режима Alter.

 «Ми» выступает за маскируемое прерывание. Только Биты 0 и 2

 есть какой-то смысл:

 Бит 0: 0 = IM 1 (или IM 0) 1 = IM 2

 Бит 2: 0 = DI (Disabled) 1 = EI (Enabled)

 Так, для установки IM 1 и запретить прерывания один бы

 вход значение 0, в то время как 5 будет установлен IM 2 и Включить  Прерывания.

 ‘Mb’ обозначает банка памяти; значение здесь только  отношение к 128K спектры и управления подбор  ROM, RAM и экран. Компоновка является таким же, как  128K основной системы Variable BANKM на 23388.

 Бит 0-2: выбрать l6K страница (от 0 до 7) на # C000        3: 0 = экран на # 4000 1 = экран на # C000        4: 0 = 128K редактировать ROM 1 = 48K BASIC ROM        5: 0 = подкачки включен 1 = заблокирован режим 48К      6-7: не используется

 Не путайте это с меню опций M, который только

 выбирает страниц ROM / RAM для просмотра. Сочетание  ПЗУ, ОЗУ и экраном состоится в Мб является “живой”, то есть  128 будет введен в этом состоянии, когда вы выходите Genie.

 “PC” (счетчик команд) является регистром, который Z80,

 Обычно, не могут быть доступны непосредственно. Тем не менее, когда  Пункт меню R используется для перезапуска выполнение программы,  адрес, указанный на ПК будет поставлен на вершине  стек машина, в результате чего Z80 возобновить  выполнение на этом новом месте.

 Это дает способ заставить Спектрум к BASIC

 из любой программы, но теряя ничего хранить при температуре ниже  RAMTOP. Первый набор RAMTOP, скажем, 25000, используя Alter  Режим тыкать 23730.168 и 23731,97.

 Затем положить адрес 4535 (11B7 шестигранник – новый порядок в ZX

 ROM) на ПК. Теперь, вместо того чтобы вернуться к  Программа, опция меню R будет NEW Спектр,  оставляя память выше 25000 нетронутыми.

 Хотя Genie не использует ни один из оперативной памяти спектра в,  MF128 подкачки неизбежно ставит четыре байта на  Z80 машина стека. Если вам необходимо изучить стек  иметь в виду, что два байта на SP и SP + 1  значение в ПК, т.е. SP был на самом деле два байта  выше, когда Genie был вызван. Два байта в SP-1  и SP-2 значение в АФ.

 В редких случаях, когда размер стека очень мала, MF128

 Использование стека может привести к «катастрофе» по возвращении в  Программа от Genie. Если это так, попробуйте нажать кнопку на  очередной этап, например в режим паузы или в меню. Это  это, конечно, возможно для пользователей к краху программного обеспечения  по случайным изменением оперативной памяти или регистрах!

НАЙТИ: Поиск RAM (16384 до 65535) для вхождений

указано последовательность чисел. Ввод до 24 байт в шестнадцатеричном или десятичном, один за другим. Нажмите кнопку ENTER на Сам, чтобы начать поиск.

 Если строка найдена адрес каждого матча

 отображается (в шестнадцатеричном и десятичном). Нажмите P для вывода  адрес для принтера, ПРОСТРАНСТВО, чтобы прервать или любой  Другой ключевой искать следующего совпадения.

 На 128K машин все 128K оперативной памяти ищется.

 Банк, в котором происходит совпадение показан после  адрес. Понимание 128 в карте памяти  поможет вам в полной мере использовать этот вариант.

 Число, вход может представлять много вещей,

 например Z80 оп-коды, адрес или текст. Для поиска  Строка текста, ввода ASCII код каждого  характер (см руководство Spectrum).

 Например, чтобы найти инструкцию машинного кода

 LD (5C3D), вход SP (в шестнадцатеричном виде) ED 73 3D SC ENTER

Команды доступны во всех или некоторых режимах:

 H – Этот ключ может быть использован в любое время для переключения

     отображения между Hex и Decimal. Граница      изменения цвета, чтобы показать, какая базовая используется:      синий для десятичной и голубой для шестнадцатеричном. Десятичный      номера всегда отображаются с 3 или 5 цифр,      шестнадцатеричные числа с 2 или 4 цифр.

 – Alter Режим позволяет совать значения в любой области      RAM Спектр. Печатные символы ASCII      (В том числе ZX ключевые слова) показаны справа,      а также в двоичном представлении. В Z80 режиме,      Позволяет изменять содержимое регистров вместо      ОЗУ.

 М – Выбор памяти. Посмотреть / изменить текущий выбор

     ПЗУ (0 или 1) и ОЗУ (от 0 до 7). Нажмите цифру ключ      в соответствующем диапазоне изменять либо пункт.    P – Вывод на принтер, а также экран. Вход      либо адрес для печати, чтобы начать с,      или ENTER, чтобы начать в настоящее время отображаются      адрес. По умолчанию Конечный адрес: 65535.

     ПРОСТРАНСТВО прерывает печать. Ошибки принтера или      нажав BREAK вернет вас в меню.

 C – Копии восемь лучших линий на принтер.

 S – Прокрутка постоянно. Нажмите любую клавишу, чтобы остановить.

Влево / Вправо клавиши (сдвигается) курсор уменьшения / приращение

указатель памяти на один байт, что позволяет активизировать назад / вперед несколько байт.

 Это может перезапустить разборки в адресной части пути

 через инструкции, и в этом случае первые несколько  мнемоника не покажет истинную действие рутины.

 Если у вас возникли сомнения, шаг назад и разбирать из немногих  байт до интересующей области.

Вы можете переключаться между разбирать, текстовых или числовых

Режимы, использующие клавиши 0, T и N. Нажмите пробел, чтобы вернуться в меню или выхода из последующего ввода.

Ввод номера: Нажатие ENTER одна на строке

для начального адреса дает значение по умолчанию. Когда Genie сначала вызвал, по умолчанию это значение в Программа по борьбе (PC). После этого, это адрес недавно просмотренным.

Hex цифры могут быть только вход в шестнадцатеричном режиме (голубой граница). Нажмите кнопку H, чтобы изменить базу на входной строке.

Некоторые Замечания.

Несколько ранних 128S Multiface не может работать Genie – если твое приходит в эту категорию, свяжитесь Романтический Робот (01-200 8870) для деталей модернизации.

Genie использует все MF128 8K Shadow RAM, так, с он установлен, переданные программы будет всегда перезагрузить с поврежденного экрана, как будто MF128 не были связаны.

Чтобы вызвать MF128 меню вместо Genie, удерживая ПЕРЕРЫВ ключ как вы нажмете кнопку MF128.

   * Это развращает GENIE и он должен быть

   повторно установлен для последующего использования.

Так Genie проживает в Shadow RAM, набрав новых или RANDOMIZE USR 0 не повлияет его. Ни один не будет ZX Кнопка сброса, если это не будет нажата, когда Genie является фактически используется.

Если MF128 не отвечает на кнопки BASIC

Команда OUT Адрес, 0 восстановит подкачки – Значение для Адрес является то, что используется в вашей MF128 к странице В своем диске. В большинстве случаев это будет 159 или 191.

Никогда не нажимайте кнопку во время диска или интерфейса 1

операции.

Genie могут быть переданы на Microdrive, диски и т.д.

Код машина 5050 байт, начиная с обратиться 27000.

Например сохранить в Microdrive альтер линию 20 к: 20 CLEAR, VAL “26999”: НАГРУЗКИ * “м”; SGN PI; “g128.c” КОД и введите:         CLEAR, 26999: SAVE * “м”; 1; “запустить” ЛИНИЯ 20         SAVE * “м”; 1; “g128.c” КОД 27000,5050

Чтобы избежать ввода страниц в и значений, когда

Genie загружен, ввести их только однажды, стереть Line 100 и повторно сохранить загрузчик и машинный код.

Genie взял несколько (болезненные!) Месяцев, чтобы написать – ПОЖАЛУЙСТА, не дать его копии своим друзьям.

Принтеры и интерфейсы.

Как и ZX принтеры (или совместимые), Genie может быть использовать с любым интерфейсом, который признает LPRINT Команда, пока оно имеет программное обеспечение на диске или, что загружает в буфер принтера. Выход принтера отправляется через поток # 3.

Если ваш интерфейс принтера необходимо инициализировать

(Например, ОТКРЫТОЕ # 3; “B” для I’face 1), это должно быть сделано ПЕРЕД установкой Genie, либо перед загрузкой или нажав B на меню Install, чтобы выйти в BASIC.

Выберите меню опция “Линия питается”, если ваш интерфейс

или принтер нуждается в CHR $ 10 после возврата каретки (CHR $ 13).

Выберите Line питается за ZX принтеров.

Другие интерфейсы могут быть использованы, написав свой собственный

подпрограмма водитель в машинный код. Это следует загрузить в буфер принтера (23296) и будет иметь символ печатать прошел к нему в регистр А через RST 16. Сохранять регистры IY и HL ‘.

NB Spectrum 128 и +2 – Для печати с помощью встроенного Порт RS232, загрузить Genie в режиме 128К.

Если в любой момент механизм 128 персонального вызова отключена

(Выбрав 48К BASIC из стартового меню, для Пример) Genie не смогут получить доступ к порту RS232.

Это, однако, можно использовать RS232 изнутри Genie при рассмотрении программы, загружать только в 48К Режим: выберите 128K BASIC и тип USR 0, которая входит Режим 48К без отключения порт RS232.

Ученик: Genie можно печатать через параллельно ученика порт, даже если интерфейс отключается с Кнопку Блокировка. Тем не менее, вы должны убедиться, что СИСТЕМА файл был загружен, когда печать производится места. Если это не так, ученик вернется Спектр для BASIC и Genie понадобится перезагрузку.

Карта 128 Память:

128 имеет два 16K ПЗУ (любой из которых может быть отображается в адресное пространство Z80 от 0 до 16383) и восемь 16K банки оперативной памяти, кто из них может быть отображается из 49152 до 65535 (C000h? FFFFh)

Кроме того, RAM банк 5 всегда отображается с 16384

до 32767 и банк 2 всегда от 32768 до 49151, так что эти два банка может появиться в двух различных областях памяти в одно время! НАЙТИ поисков этих банков в оба позиции; Вы должны решить, которая имеет отношение.

Ключ Резюме:

D – Разберите.

T – Текст.

N – числовой.

Z – регистры Посмотреть Z80, режим прерывания и т.д.

R – контроль Возвращение программировать рассматривается. – Alter режим (память или регистры).

P – выход принтера.

C – Копировать топ 8 строк на принтер.

S – Свиток (любую клавишу, чтобы остановить).

Курсор влево / вправо – шаг вверх / вниз один адрес.

ПРОСТРАНСТВО прервать.

Крис Льюис – апрель 1987
